| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Anchorwill |
| प्रमाणन: | 3C |
| मॉडल संख्या: | सीके70 |

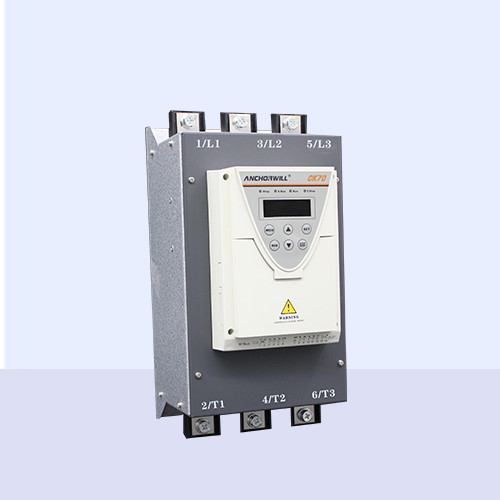

CK70 अंतर्निहित बाईपास सॉफ्ट स्टार्टर 220V सॉफ्ट स्टार्टर
CK70 श्रृंखला अंतर्निहित बाईपास के साथ बुद्धिमान सॉफ्ट स्टार्टर एक नया उत्पाद है जिसे हमारे CK60 आर्थिक सॉफ्ट स्टार्टर के आधार पर अनुकूलित और लॉन्च किया गया है।
CK60 आर्थिक नरम स्टार्टर के आधार पर, CK70 श्रृंखला एक नया उत्पाद अनुकूलित और लॉन्च किया है,और इसके समग्र प्रदर्शन में काफी सुधार हुआ है ताकि सामान्य मशीनरी के उच्च प्रदर्शन ड्राइव नियंत्रण के लिए पसंदीदा उत्पाद बन सके.
यह सामान्य प्रयोजन की मशीनरी के उच्च प्रदर्शन ड्राइव नियंत्रण के लिए पसंदीदा उत्पाद बन गया है।उत्पाद शक्ति इलेक्ट्रॉनिक्स प्रौद्योगिकी और माइक्रोप्रोसेसर के आज के अंतरराष्ट्रीय उन्नत स्तर को अपनाता है
| पद | परियोजना विवरण | |
| लागू मानक | GB14048.6-2016 ((आईईसी947-4-2) | |
| लागू मोटर प्रकार | गिलहरी केज तीन-चरण असिंक्रोनस मोटर्स | |
| मोटर शक्ति | 11A......1260A ((5.5~630किलोवाट) | |
| आयात | नियंत्रण वोल्टेज | एसी220V±15%;50हर्ज/60हर्ज;एसी110V±15% |
| नामित वोल्टेज | एसी380V±15%;50हर्ज/60हर्ज;660V±15% | |
| समायोज्य प्रारंभ समय | 1 ¢ 120s समायोज्य | |
| समायोज्य रुकने का समय | 0-120s समायोज्य | |
| नियंत्रण मोड | 1रैंप वोल्टेज 2. रैंप करंट 3. करंट सीमा मोड | |
| I/0 | तार्किक इनपुट | 3 चैनल (X1~X3) |
| एनालॉग आउटपुट | 1 चैनल 4~20mA/0~10V | |
| रिले आउटपुट | 2 रिले आउटपुट | |
| टाइप करके कमांड चलाएँ | कीबोर्ड डिस्प्ले यूनिट सेटिंग, नियंत्रण टर्मिनल सेटिंग | |
| RS485 संचार दिया गया। | ||
| संचार | एकीकृत संचार प्रोटोकॉल | मानक मॉडबस प्रोटोकॉल, 1 चैनल |
| प्रदर्शन इकाई | एलसीडी डिस्प्ले | वर्तमान, वोल्टेज, अलार्म और अन्य मोटर मापदंडों प्रदर्शित कर सकते हैं |
| सुरक्षा और निगरानी | शॉर्ट सर्किट, ओवर वोल्टेज, ओवरलोड, अंडर वोल्टेज, चरण हानि, ओवर करंट, तापमान संरक्षण | |
| सीधे सूर्य के प्रकाश, धूल, संक्षारक, ज्वलनशील गैसों, तेल धुंध, जल वाष्प, टपकते पानी या नमक से मुक्त। | ||
| मैट्रिक्स | स्थान | जल वाष्प, टपकता हुआ पानी या नमक आदि |
| ऊंचाई | 1000 मीटर से अधिक ऊंचाई पर, क्षमता को तदनुसार कम किया जाना चाहिए, प्रत्येक 100 मीटर की वृद्धि के साथ, धारा 0.5% कम हो जाती है। | |
| परिवेश का तापमान | -10°C~+40°C। | |
| 40 डिग्री सेल्सियस से ऊपर कम क्षमता के साथ प्रयोग किया जाएगा | ||
| प्रत्येक 1°C की वृद्धि के लिए धारा में 2% की कमी की जानी चाहिए। | ||
| तापमान | 95% आरएच से कम, पानी की बूंदों का संक्षेपण नहीं। | |
| कंपन | कम से कम 5.9m/s2 ((0.6g) | |
| भंडारण तापमान | -40°C~70°C | |
| ढांचा | सुरक्षा वर्ग | Ip20 |
| शीतलन विधि | रेडिएटर, प्राकृतिक शीतलन | |
| स्थापना | कैबिनेट में ऊर्ध्वाधर स्थापना | |
ध्यान दें:
CK70 अंतर्निहित बाईपास बुद्धिमान सॉफ्ट स्टार्टर दो प्रकार के स्टार्ट-स्टॉप नियंत्रण विधियों को अपनाता हैः पैनल देना और नियंत्रण टर्मिनल (दो तार और तीन तार) देना।
1दो तारों का नियंत्रण रोक संकेत है, तीन तारों का नियंत्रण ट्रिगर संकेत है।
2जब दो तारों का नियंत्रण अपनाया जाता है, तो पैनल नियंत्रण अमान्य होता है।
3जब तीन तारों के नियंत्रण का प्रयोग किया जाता है, तो पैनल नियंत्रण प्रभावी होता है।
4जब पैनल नियंत्रण अपनाया जाता है, तो X3 और COM को बंद रखा जाना चाहिए।
5. बाहरी पुश बटन सिग्नल को मान्य होने के लिए >200ms, अमान्य होने के लिए <200ms रखा जाना चाहिए।
