| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Anchorwill |
| प्रमाणन: | 3C |
| मॉडल संख्या: | सीके70 |
| प्रोडक्ट का नाम | 440V सॉफ्ट स्टार्टर |
| लागू मानक | GB14048.6-2016 (IEC947-4-2) |
| लागू मोटर प्रकार | गिलहरी-केज तीन-चरण एसिंक्रोनस मोटर्स |
| मोटर शक्ति सीमा | 11A -1260A (5.5–630kW) |
| समायोज्य प्रारंभ समय | 1-120S समायोज्य |
| समायोज्य रोकने का समय | 0–120S समायोज्य |
| नियंत्रण मोड | रैंप वोल्टेज, रैंप करंट, वर्तमान सीमा मोड |
| इंस्टालेशन | कैबिनेट में ऊर्ध्वाधर स्थापना |

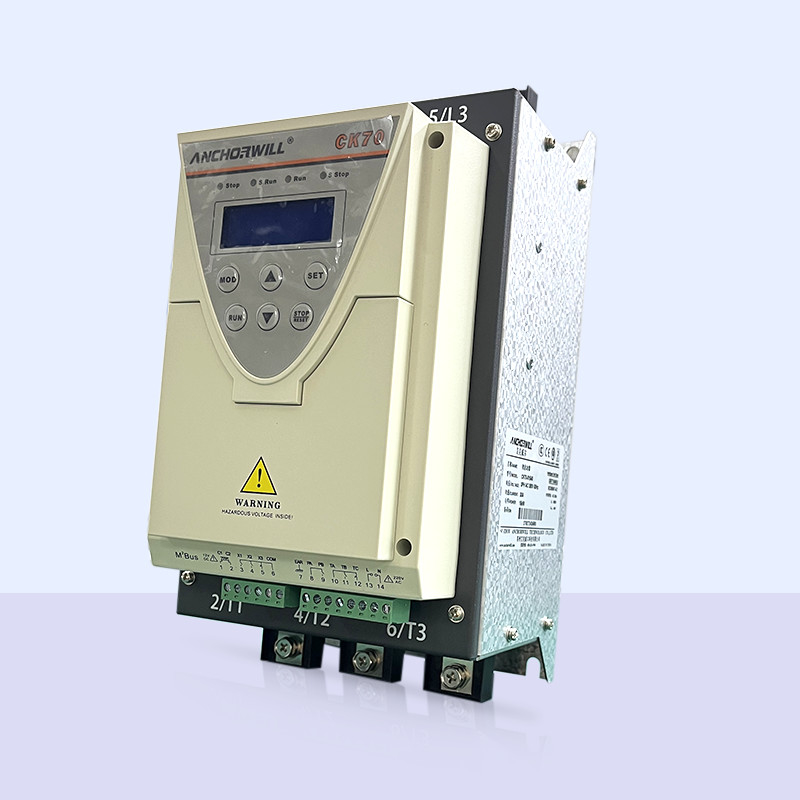

CK70 सीरीज़ इंटेलिजेंट सॉफ्ट स्टार्टर विथ बिल्ट-इन बायपास हमारे CK60 इकोनॉमिक सॉफ्ट स्टार्टर से एक अनुकूलित अपग्रेड है, जो सामान्य मशीनरी के उच्च-प्रदर्शन ड्राइव कंट्रोल के लिए काफी बेहतर प्रदर्शन की पेशकश करता है।
वर्तमान और टोक़ को शुरू करने से, सॉफ्ट स्टार्टर स्टार्टअप के दौरान मैकेनिकल शॉक और पावर ग्रिड वोल्टेज ड्रॉप को रोकता है। यह एससीआर चालन कोण नियंत्रण के माध्यम से मोटर वोल्टेज को कम करता है, धीरे -धीरे निर्धारित समय के भीतर रेटेड वोल्टेज में बढ़ जाता है। यह स्टेपलेस नियंत्रण विशेषताओं को लोड करने, रखरखाव की लागत को कम करते हुए परिचालन प्रदर्शन में सुधार करने और उपकरणों के जीवनकाल को बढ़ाने के लिए परिचालन प्रदर्शन में सुधार करने के लिए कोमल त्वरण को सक्षम बनाता है।
| नियंत्रण वोल्टेज | AC220V%15%; 50 हर्ट्ज/60 हर्ट्ज; AC110V ± 15% |
| रेटेड वोल्टेज | AC380V%15%; 50 हर्ट्ज/60 हर्ट्ज; 660V% 15% |
| I/O कॉन्फ़िगरेशन | 3 लॉजिक इनपुट्स, 1 एनालॉग आउटपुट (4–20MA/0–10V), 2 रिले आउटपुट |
| नियंत्रण विधियाँ | कीबोर्ड डिस्प्ले यूनिट, कंट्रोल टर्मिनल, RS485 संचार |
| संचार | मानक मोडबस प्रोटोकॉल, 1 चैनल |
| प्रदर्शन | LCD वर्तमान, वोल्टेज, अलार्म और मोटर पैरामीटर दिखा रहा है |
| सुरक्षा | शॉर्ट-सर्किट, ओवर-वोल्टेज, अधिभार, अंडर-वोल्टेज, चरण हानि, ओवर-करंट, तापमान |
| मॉडल संख्या | रेटेड पावर (kW) | रेटेड करंट (ए) | आवरण मॉडल | आयाम (एच × डब्ल्यू × डी मिमी) |
|---|---|---|---|---|
| CK70-00840 | 7.5 | 22 | एम-एसएस -01 | 278 × 150 × 143 |
| CK70-01140 | 11 | 27 | एम-एसएस -01 | 278 × 150 × 143 |
| CK70-01540 | 15 | 30 | एम-एसएस -01 | 278 × 150 × 143 |
| CK70-01840 | 18.5 | 34 | एम-एसएस -01 | 278 × 150 × 143 |
| CK70-02240 | 22 | 38 | एम-एसएस -01 | 278 × 150 × 143 |
| CK70-03040 | 30 | 65 | एम-एसएस -02 | 350 × 180 × 177 |
| CK70-03740 | 37 | 70 | एम-एसएस -02 | 350 × 180 × 177 |
| CK70-04540 | 45 | 88 | एम-एसएस -02 | 350 × 180 × 177 |
| CK70-05540 | 55 | 110 | एम-एसएस -03 | 380 × 224 × 193 |
| CK70-07540 | 75 | 140 | एम-एसएस -03 | 380 × 224 × 193 |
| CK70-09040 | 90 | 172 | एम-एसएस -04 | 461 × 266 × 233 |
| CK70-11040 | 110 | 200 | एम-एसएस -04 | 461 × 266 × 233 |
| CK70-13240 | 132 | 280 | एम-एसएस -04 | 461 × 266 × 233 |
