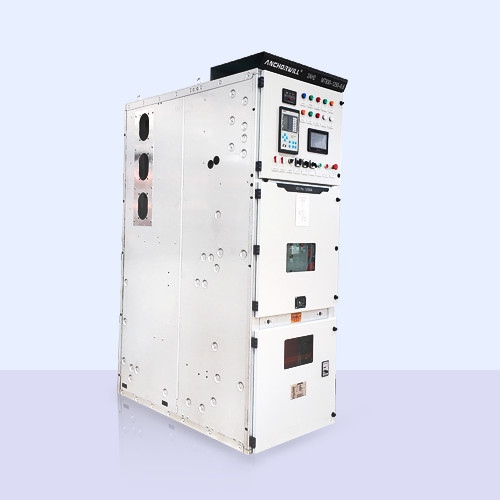

MT830 उच्च वोल्टेज ठोस राज्य संयुक्त एकीकृत नरम स्टार्टर

अवलोकन

MT820 series high-voltage solid-state soft starter (hereinafter referred to as soft starter) uses high-performance thyristors and professional insulation materials combined with modern power electronic control technology, और पेशेवर रूप से डिजाइन और निर्मित है। यह मोटर नरम प्रारंभ, नरम रोक, ऊर्जा की बचत और विभिन्न सुरक्षा कार्यों का एहसास,और विशेष रूप से निरंतर गति एसी मोटर्स के साथ स्टार्ट और स्टॉप उपकरणों के लिए उपयोग किया जाता है. इसमें छोटे स्टार्टिंग करंट, चिकनी स्टार्टिंग की विशेषताएं हैं, और मोटर और स्टार्टिंग उपकरण के सेवा जीवन का विस्तार कर सकते हैं। व्यापक रूप से विभिन्न प्रकार के सेंट्रीफ्यूज, प्रशंसकों, पंपों में उपयोग किया जाता है,कन्वेयर बेल्ट, रग सिस्टम और अन्य यांत्रिक उपकरण।

उत्पाद की मुख्य विशेषताएं

यह उच्च वोल्टेज और उच्च शक्ति वाले ठोस-राज्य घटकों को अपनाता है, कम गर्मी उत्पादन और कोई शोर नहीं; फाइबर ऑप्टिक ट्रिगर, उच्च और निम्न वोल्टेज अलगाव।
यह कई सुरक्षा कार्य प्रदान करता है जैसे कि ओवर करंट, ओवरलोड, ओवरवोल्टेज, अंडरवोल्टेज, चरण हानि, चरण विफलता, वर्तमान असंतुलन, गलत अनुक्रम, शून्य अनुक्रम, गेट अतितापमान,बहुत बार शुरू होना, और बहुत लंबा प्रारंभ समय।
कम वोल्टेज डिबगिंग फ़ंक्शन के साथ।
प्रतिरोधक-कंडेसिटर अवशोषण नेटवर्क ओवर-वोल्टेज सुरक्षा प्रदान करता है, डीवी/डीटी प्रभाव को कम करता है, और मोटर के सेवा जीवन को बढ़ाता है।
कई नियंत्रण विधियाँ, स्थानीय, मशीन-साइड, डीसीएस, संचार रिमोट कंट्रोल।
4-20mA/0-10V एनालॉग आउटपुट।
अंतर्निहित RS485 संचार इंटरफेस, अंतरराष्ट्रीय मानक Modbus बस नियंत्रण प्रोटोकॉल का उपयोग कर।
7-इंच पूर्ण रंग टच स्क्रीन, चीनी, अंग्रेजी और कई भाषाओं का समर्थन करता है, अनुकूल मानव-मशीन इंटरफ़ेस, समृद्ध इंटरफ़ेस, ऑपरेशन वक्र देखने, सहज उपयोग, संचालित करने में आसान,9999 रिकॉर्ड रिकॉर्ड कर सकते हैं और हटाया जा सकता है.

कैबिनेट की विशेषताएं

मानक KYN28-12 कैबिनेट पूरी तरह से धातु बख्तरबंद है और एक इकट्ठा संरचना है। कैबिनेट आयातित उच्च गुणवत्ता वाले एल्यूमीनियम-जस्ता लेपित पतली स्टील प्लेटों से बना है।यह सीएनसी द्वारा संसाधित किया जाता है और उन्नत कई तह प्रक्रियाओं को अपनाता हैयह उच्च परिशुद्धता प्राप्त करने के लिए नाभिक नट्स और उच्च शक्ति वाले बोल्ट से जुड़ा हुआ है। संक्षारण विरोधी, हल्के वजन, उच्च शक्ति, मजबूत बहुमुखी प्रतिभा और अन्य विशेषताएंः
·GB3906, IEC298 मानकों के अनुरूप, एल्यूमीनियम-जस्ता स्टील प्लेटों से बने घटकों को बोल्ट किया जाता है और खोल को 2 मिमी से कम मोटाई के एल्यूमीनियम-जस्ता से लेपित किया जाता है।कैबिनेट पैनल और पीछे सील प्लेट कम से कम 2 के ठंड लुढ़का हुआ स्टील प्लेटों से बने होते हैं.5 मिमी, और इलेक्ट्रोस्टैटिक छिड़काव epoxy राल पाउडर से बने होते हैं।
विशेष निर्देश:
·कैबिनेट समानांतर कैबिनेट का समर्थन करता है, और आउटलेट विधियों में ऊपर से अंदर और नीचे से बाहर, नीचे से अंदर और नीचे से बाहर, और बसबार कनेक्शन शामिल हैं।
·सुरक्षा स्तरः IP40, अनुकूलन का समर्थन करता है।
·अन्य आकार, अनुकूलन समर्थित है।
·कैबिनेट का डिफ़ॉल्ट रंग RAL7035 है, जो अनुकूलन का समर्थन करता है

चयन संबंधी विचार

·लोड की विशेषताओं और उपयोग को पूरी तरह से समझेंः
·सॉफ्ट स्टार्टर के विनिर्देशों को हमेशा मोटर के वर्तमान मूल्य (नामी कार्य करंट) से अधिक होना चाहिए। यदि नामित मूल्य से विचलन होता है,अधिक विनिर्देशों के साथ एक नरम स्टार्टर चुना जाना चाहिए:
·स्थापना ऊंचाईः 1000 मीटर से अधिक नहीं, 1000 मीटर से ऊपर, रैंकिंग की आवश्यकता है।
विशिष्ट अनुप्रयोग
गिलहरी पिंजरे असिंक्रोनस मोटर्स का व्यापक रूप से बिजली प्रणालियों, मशीनरी निर्माण, सीमेंट उत्पादन, धातु विज्ञान, खनन, तेल उत्पादन, रासायनिक उद्योग में उपयोग किया जाता है,जल उपचार और अन्य उद्योगइसका प्रयोग थ्री-फेज वोल्टेज 3kV-15kV मध्यम और उच्च वोल्टेज मोटर्स को शुरू करने, नियंत्रित करने, सुरक्षा और नरम रोकने के लिए किया जाता है।
उपयोग का माहौल

·इंस्टॉलेशन साइट की ऊंचाई 1000 मीटर से अधिक नहीं है; जब यह 1000 मीटर से अधिक हो, तो क्षमता को कम किया जाना चाहिएः
·परिवेश का तापमान -10~40°C है। यदि इसका उपयोग 40°C से ऊपर किया जाता है तो इसे घटाया जाना चाहिए। प्रत्येक 1°C से अधिक होने पर धारा 2% कम हो जाएगी।
·पर्यावरण आर्द्रता ≤95% आरएच, कोई पानी संघनक नहीं;
·धातु और इन्सुलेशन सामग्री को नुकसान पहुंचाने वाली संक्षारक गैसों से मुक्त इनडोर;
·प्रत्यक्ष सूर्य के प्रकाश, धूल, ज्वलनशील गैस, तेल धुंध, टपकते पानी या नमक आदि से बचाएं;
·इनडोर स्थापना, ऊर्ध्वाधर स्थापना।
