| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Anchorwill |
| प्रमाणन: | CE |
| मॉडल संख्या: | MT830 |

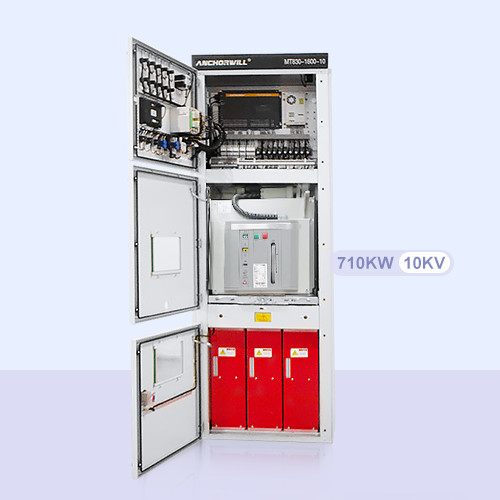

MT830 उच्च वोल्टेज ठोस राज्य नरम स्टार्टर
उत्पाद का अवलोकन
MT830 series high voltage solid state soft starter (hereinafter referred to as soft starter) adopts high performance thyristor and specialized insulation materials combined with modern power electronic control technology.
थाइरिस्टोर और पेशेवर इन्सुलेट सामग्री और आधुनिक पावर इलेक्ट्रॉनिक नियंत्रण प्रौद्योगिकी का संयोजन, पेशेवर डिजाइन और निर्माण।
यह मोटर के नरम स्टार्ट, नरम स्टॉपिंग, ऊर्जा बचत और विभिन्न सुरक्षा कार्यों को महसूस करता है,और विशेष रूप से निरंतर गति वाले एसी मोटर्स द्वारा मोटर के रूप में उपयोग के लिए डिज़ाइन किया गया है.
यह निरंतर गति एसी मोटर द्वारा संचालित स्टार्ट और स्टॉप डिवाइस में विशेषज्ञता प्राप्त है। यह निरंतर गति एसी मोटर के स्टार्ट और स्टॉप डिवाइस में विशेषज्ञता प्राप्त है।
छोटे स्टार्टिंग करंट, चिकनी स्टार्टिंग और मोटर और स्टार्टिंग उपकरण के सेवा जीवन को लम्बा खींचना।
इसका व्यापक रूप से सभी प्रकार के केन्द्रापसारक, पंखे, पंप, कन्वेयर बेल्ट, ड्रैगिंग सिस्टम और अन्य मशीनरी और उपकरणों में उपयोग किया जाता है।
उपकरण आदि।
उत्पाद की मुख्य विशेषताएं
1. ठोस-राज्य उच्च-वोल्टेज उच्च-शक्ति वाले घटकों को अपनाना, कम गर्मी उत्पादन, कोई शोर नहीं; फाइबर ऑप्टिक ट्रिगर, उच्च और निम्न वोल्टेज अलगाव।
2. ओवर-करंट, ओवरलोड, ओवर-वोल्टेज, अंडर-वोल्टेज, चरण हानि, चरण टूटने, वर्तमान असंतुलन, गलत अनुक्रम, शून्य अनुक्रम, थाइरिस्टोर अति-तापमान, बहुत बार शुरू समय प्रदान करते हैं,बहुत लंबा प्रारंभ समय और कई अन्य सुरक्षा कार्य.
3. कई सुरक्षा कार्य प्रदान करते हैं जैसे कि ओवर-करंट ओवरलोड, अंडर-वोल्टेज, चरण हानि, वर्तमान संतुलन, गलत अनुक्रम, शून्य अनुक्रम, थाइरिस्टोर ओवर-तापमान, प्रारंभ समय,प्रारंभ समय बहुत लंबाआदि।
4कम वोल्टेज चालू करने का कार्य
5कैपेसिटिव अवशोषण नेटवर्क ओवर-वोल्टेज सुरक्षा प्रदान करता है, डीवीडी / डीटी प्रभाव को कम करता है और मोटर के सेवा जीवन को बढ़ाता है। विभिन्न नियंत्रण विधियां, स्थानीय, मशीन साइड, डीसीएस,संचार रिमोट कंट्रोल.
4-20mA/O-10V एनालॉग आउटपुट।
6अंतर्निहित RS485 संचार इंटरफ़ेस, अंतरराष्ट्रीय मानक Modbus नियंत्रण प्रोटोकॉल को अपनाता है।
7. 7-इंच पूर्ण रंग टच स्क्रीन, चीनी और अंग्रेजी और विभिन्न भाषाओं के लिए समर्थन, अनुकूल मानव-मशीन इंटरफ़ेस, समृद्ध इंटरफ़ेस, ऑपरेटिंग वक्र देखें, सहज ज्ञान युक्त का उपयोग,संचालित करने में आसान, 9999 रिकॉर्ड और हटाने योग्य भंडारण रिकॉर्ड कर सकते हैं।
मॉडल का वर्णन
| MT830 तकनीकी विनिर्देश | |
| भार प्रकार | तीन चरण असिंक्रोनस मोटर, सिंक्रोनस मोटर |
| मुख्य लाइन वोल्टेज | 3केवी-12केवीएसी -15%+10% |
| आवृत्ति | 50/60 हर्ट्ज ± 2% |
| पावर मॉड्यूल | 12एससीआर,18एससीआर,30एससीआर |
| चरण अनुक्रम | कोई चरण अनुक्रम आवश्यकता नहीं |
| पार किया गया | प्रत्यक्ष प्रारंभ क्षमता वाले उच्च वोल्टेज वैक्यूम संपर्कक |
| तात्कालिक अधिभार संरक्षण | dv/dt अवशोषक नेटवर्क, प्रतिरोधक नेटवर्क |
| कम वोल्टेज चालू करना | घटकों के निम्न वोल्टेज परीक्षण के लिए कार्य |
| फाइबर ऑप्टिक ट्रिगरिंग | फाइबर ऑप्टिक ट्रिगरिंग, उच्च और निम्न वोल्टेज घटकों का पूर्ण अलगाव |
| शीतलन | प्राकृतिक शीतलन |
| आरंभिक आवृत्ति | 1-6 बार/घंटा |
| पर्यावरणीय परिस्थितियाँ | - 10°C~40°C; 95% से कम आरएच; 1000 मीटर से कम ऊंचाई |
| नियंत्रण बिजली आपूर्ति | एसी/डीसी220 वोल्ट |
| मोटर सुरक्षा कार्य | |
| अतिप्रवाह संरक्षण | 0-600%इ,0-60S |
| चरण हानि संरक्षण | स्टार्टअप या ऑपरेशन के दौरान नेटवर्क चरण हानि के लिए ट्रिप सुरक्षा |
| चरण विराम संरक्षण | स्टार्टअप या ऑपरेशन के दौरान मोटर के चरण से बाहर होने पर ट्रिप सुरक्षा |
| अतिभार संरक्षण | 1.05%Ie-10%Ie वर्ग सुरक्षा |
| चरण अनुक्रम संरक्षण | प्रारंभिक स्थापना के चरण अनुक्रम को लॉक करना |
| लम्बा प्रारंभ समय | ट्रिप सुरक्षा यदि बायपास को स्विच किए बिना सेट सॉफ्ट स्टार्ट समय से अधिक हो जाता है |
| तीन चरण शक्ति असंतुलन | 0-100% |
| ओवर वोल्टेज सुरक्षा | 0-150%Ue |
| कम वोल्टेज संरक्षण | 0-100%Ue |
| शॉर्ट सर्किट सुरक्षा | 0-10% |
| तापमान संरक्षण | सेट तापमान मूल्य से अधिक, ट्रिप सुरक्षा |
| ग्राउंडिंग सुरक्षा | पूर्व निर्धारित मूल्य से अधिक होने पर ट्रिप सुरक्षा |
| M H 8 2 0 प्रदर्शन | |
| आरंभिक वक्र | वोल्टेज रैंप वक्र, वर्तमान रैंप वक्र, वर्तमान सीमा वक्र, प्रशंसक खपत नेटिंग |
| प्रारंभ वोल्टेज | २०% से १००%यूएई |
| वर्तमान सीमा | 150%-600% |
| आरंभ समय | 1-150S |
| नरम रुकने का समय | 1-150S |
| पल्स स्टार्ट | पल्स वोल्टेज 0-100% यूई, पल्स समय 0-10.00 एस |
| ऑपरेटर इंटरफेस और संचार | |
| डिस्प्ले मीटर | टच स्क्रीन मैन-मशीन इंटरफेस, डिस्प्ले करंट, वोल्टेज, तापमान और आर्द्रता, ऑपरेशन की स्थिति (सूचना संग्रहीत की जा सकती है) |
| संचार इंटरफ़ेस | आरएस-485 |
| संचार प्रोटोकॉल | मॉडबस आरटीयू,प्रोफ़िबस-डीपी |
चयन नोट्स
● लोड की विशेषताओं और उपयोग को पूरी तरह समझें;
● नरम स्टार्टर का आकार हमेशा मोटर के वर्तमान मूल्य (नामित संचालन धारा) से बड़ा होना चाहिए। नामित मूल्य से विचलन के मामले में, एक बड़े नरम स्टार्टर का चयन करना आवश्यक है;
● स्थापना ऊंचाईः 1000 मीटर से अधिक नहीं, 1000 मीटर से अधिक, क्षमता में कमी पर विचार करें।
